Android View 的 Touch 事件传递机制

发表于

一、概述

在 Android UI 开发中，经常涉及与 touch（触摸）事件和手势，最经常使用的点击事件（OnClickListener）也与 touch 事件相关。因此，理解 touch 事件在 View 层级中的传递机制尤为重要。然而，onInterceptTouchEvent、onTouchEvent、onTouchListener 等一系列接口方法很容易让人混淆。

本文将介绍 touch 事件的一些基础知识，并通过分析 Android FrameWork 源码来深入理解 touch 事件的分发机制。

注：

  1. 本文的源码分析基于 Android API Level 21，并省略掉部分与本文关系不大的代码。
  2. 在代码中加入了个人对源码的理解，以注释形式呈现。

二、基础知识

首先介绍几个相关的类和方法：

  • MotionEvent 类：
    该类封装了一个 Touch 事件的相关参数，我们通常所说的一个 Touch 事件，就是指一个 MotionEvent 类的实例。一个 MotionEvent 可以分为多种类型，即 ACTION_DOWN（按下）、ACTION_MOVE（移动）、ACTION_UP（抬起）和 ACTION_CANCEL（取消）等。

  • ACTION_DOWN：
    按照常规的操作顺序，通常的 Touch 事件触发的流程都是 DOWN → UP，或者 DOWN → MOVE → UP。所以 ACTION_DOWN 事件通常都是一系列连续操作事件的起点，也因此它通常在处理程序中被作为一个特殊的标识。

  • ACTION_MOVE：
    当手指按下后在屏幕上移动，就会产生 ACTION_MOVE 事件，并且通常会随着手指移动而连续产生很多个。在移动过程中，可以根据 MotionEvent 类的坐标信息，得到手指在屏幕上移动的位置。

  • ACTION_UP：
    UP 是一系列手势操作的结束点，程序会在收到 ACTION_UP 事件时做一些收尾性的工作，例如恢复 View 的点击状态，值得一提的是，View 的 click 事件就是在 ACTION_UP 时加以判断满足其他条件之后被触发的。

  • ACTION_CANCEL：
    CANCEL 事件不是由用户触发的，而是系统经过逻辑判断后对某个 View 发送“取消”消息时产生的。收到 CANCEL 事件时，View 应该负责将自己的状态恢复。

  • 事件分发方法 public boolean dispatchTouchEvent(MotionEvent ev)：
    事件由上一层的 View 传递到下一层 View 的过程称为事件分发。dispatchTouchEvent 方法负责事件分发。Activity、ViewGroup、View 类中都定义了该方法，所以它们都具有事件分发的能力。
    Activity.dispatchTouchEvent 实际上是调用了 DecorView 的 dispatchTouchEvent 方法，而 DecorView 实际上是一个 FrameLayout，因此 Activity 的 dispatchTouchEvent 最终也是调用到了 ViewGroup 的 dispatchTouchEvent 方法。
    另外，由于 View 没有管理子 View 的能力，所以 View.dispatchTouchEvent 方法实际上不是用来向下分发事件，而是将事件分发给自己，调用了自己的事件响应方法去响应事件。

  • 事件响应方法 public boolean onTouchEvent(MotionEvent event)：
    该方法负责响应事件，并且返回一个 boolean 型，表示是否消费掉事件，返回 true 表示消费，false 表示不消费。Activity、View、ViewGroup 都有这个方法，所以它们都具有事件响应的能力，并且通过返回值来表示事件是否已经消费。

  • 事件拦截方法 public boolean onInterceptTouchEvent(MotionEvent ev)：
    事件在 ViewGroup 的分发过程中，ViewGroup 可以决定是否拦截事件而不对子 View 分发。该方法的返回值决定是否需要拦截的，返回 true 表示拦截，false 表示不拦截。该方法只定义在 ViewGroup 类中，所以只有 ViewGroup 有权拦截事件不对子View 分发。

小结：上述几个方法和类的关系如下：

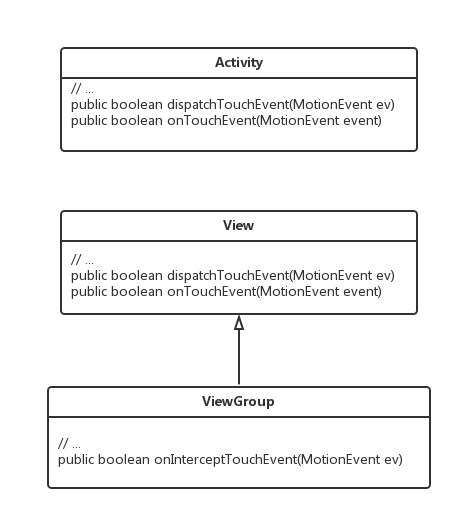

View层级关系中的touch调用关系图

三、View 中 Touch 事件的分发逻辑

先来看 View.dispatchTouchEvent 的源码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// View.java
/**
* Pass the touch screen motion event down to the target view, or this
* view if it is the target.
*
* @param event The motion event to be dispatched.
* @return True if the event was handled by the view, false otherwise.
*/
public boolean dispatchTouchEvent(MotionEvent event) {
    boolean result = false;
    // ...
    if (onFilterTouchEventForSecurity(event)) {
        ListenerInfo li = mListenerInfo;
        // 只要该 View 设置了 onTouchListener，并且该 View 是 enabled，
        // 则调用 onTouchListener.onTouch
        if (li != null && li.mOnTouchListener != null
                && (mViewFlags & ENABLED_MASK) == ENABLED
                && li.mOnTouchListener.onTouch(this, event)) {
            result = true;
        }
        // 只有 onClickListener.onTouch 返回 false，
        // onTouchEvent 才会被调用，并将其返回值返回
        if (!result && onTouchEvent(event)) {
            result = true;
        }
    }
    // ...
    return result;
}

可以看出，View 的事件分发过程主要涉及两个方法：mOnTouchListener.onTouch 和 onTouchEvent，并且当 mOnTouchListener 存在时，mOnTouchListener.onTouch 调用的优先级比较高。

什么时候 mOnTouchListener 会存在？通过 View 的源码可看到 mOnTouchListener 是在 View 的 setOnTouchListener(OnTouchListener l) 方法中被设置的。所以，当我们通过 setOnTouchListener(OnTouchListener l) 方法设置了 onClickListener，并在 onClickListener.onTouch 方法中返回 true 消费了事件之后，onTouchEvent 将不会再被调用。

可见，mOnTouchListener.onTouch 是由外部 set 到 View 里去的，而 onTouchEvent 只能通过 Override 去重写自己的逻辑，且 View 的 onTouchEvent 方法自身已经有不少逻辑。所以 mOnTouchListener.onTouch 适用于添加不太复杂的 touch 逻辑，并且可以不妨碍 onTouchEvent 的正常调用；而 onTouchEvent 更适用于用 Override 的形式来改变 View 本身 touch 逻辑。

四、ViewGroup 中 Touch 事件的分发逻辑

虽然 ViewGroup 是 View 的子类，但是因为 ViewGroup 涉及对子 View 的处理，所以其事件分发逻辑比 View 的分发逻辑会复杂许多。ViewGroup 中重载了 dispatchTouchEvent 方法，逻辑也完全与之前不一样。

看 ViewGroup.dispatchTouchEvent 的源码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
// ViewGroup.java
/**
* {@inheritDoc}
*/
@Override
public boolean dispatchTouchEvent(MotionEvent ev) {
    // ...
    // 该变量记录事件是否已被处理
    boolean handled = false;
    if (onFilterTouchEventForSecurity(ev)) {
        final int action = ev.getAction();
        final int actionMasked = action & MotionEvent.ACTION_MASK;
        // Step1.如果是 DOWN 事件，则清理之前的变量和状态
        if (actionMasked == MotionEvent.ACTION_DOWN) {
            cancelAndClearTouchTargets(ev);
            resetTouchState();
        }
        // Step2.检查拦截的情况
        final boolean intercepted;
        // 只有满足以下两种情况，才可能去判断是否需要拦截，否则都当作拦截:
        // 1.如果是 DOWN 事件
        // 2.在之前的 DOWN 事件分发过程中已经找到并记录下了响应 touch 事件的目标 View
        if (actionMasked == MotionEvent.ACTION_DOWN
                || mFirstTouchTarget != null) {
            // 如果该 View 被设置为不允许拦截，则跳过拦截判断
            // （注：调用 requestDisallowInterceptTouchEvent 方法可设置该变量）
            final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
            if (!disallowIntercept) {
                // 允许拦截，则调用 onInterceptTouchEvent 判断是否需要拦截
                intercepted = onInterceptTouchEvent(ev);
            } else {
                // 否则不允许拦截（注意此时不会调用 onInterceptTouchEvent）
                intercepted = false;
            }
        } else {
            // 如果不是 DOWN 事件，且之前没有找到响应 touch 事件的目标 View，
            // 则该 View 继续拦截事件
            intercepted = true;
        }
        // 该变量记录是否需要取消掉这次事件
        final boolean canceled = resetCancelNextUpFlag(this)
                || actionMasked == MotionEvent.ACTION_CANCEL;
        final boolean split = (mGroupFlags & FLAG_SPLIT_MOTION_EVENTS) != 0;
        TouchTarget newTouchTarget = null;
        boolean alreadyDispatchedToNewTouchTarget = false;
        // Step3.分发 DOWN 事件或其他初始事件（例如多点触摸的 DOWN 事件）
        // 如果既不取消，又不拦截
        if (!canceled && !intercepted) {
            // 如果是 DOWN 事件或其他两种特殊事件（先只看 DOWN 事件）
            if (actionMasked == MotionEvent.ACTION_DOWN
                    || (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
                    || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {

                final int childrenCount = mChildrenCount;
                if (newTouchTarget == null && childrenCount != 0) {
                    final float x = ev.getX(actionIndex);
                    final float y = ev.getY(actionIndex);
                    // 遍历所有子 View
                    final View[] children = mChildren;
                    for (int i = childrenCount - 1; i >= 0; i--) {
                        // 找到事件的坐标(x,y)对应的子 View
                        if (!canViewReceivePointerEvents(child)
                                || !isTransformedTouchPointInView(x, y, child, null)) {
                            continue;
                        }
                        // ...
                        // 调用 dispatchTransformedTouchEvent 方法将事件分发给子 View，
                        // 该方法会调用子 View 的 dispatchTouchEvent 方法继续分发事件
                        if (dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)) {
                            // 如果该方法返回 true，代表子 View 消费了该事件
                            // 记录接受该事件的子 View，记录在以 mFirstTouchTarget 开头的链表中，具体看 addTouchTarget 方法的源码
                            newTouchTarget = addTouchTarget(child, idBitsToAssign);
                            // 标记已经成功分发了事件
                            alreadyDispatchedToNewTouchTarget = true;
                            // 退出循环
                            break;
                        }
                    }
                }
            }
        }
        // 到目前为止，在 (不拦截 && 不取消 && 是 DOWN 事件) 的前提下，已经在子 View 中寻找过一次事件的响应者。
        // 如果有子 View 消费了事件，那么事件已经通过 dispatchTransformedTouchEvent 方法分发到了该子 View 中，
        // 并且 alreadyDispatchedToNewTouchTarget = true，
        // 并且将响应者记录在局部变量 newTouchTarget 和 成员变量 mFirstTouchTarget 链表中。
        // Step4.接下来将事件分发到 touchTarget 中或分发到自己身上。
        if (mFirstTouchTarget == null) {
            // mFirstTouchTarget == null 意味着之前的程序没有找到事件的消费者，那么事件将传递给自己，
            // 注意：是通过调用 dispatchTransformedTouchEvent 方法，并将该方法的第3个参数设为 null，代表传递给自己。
            // 而该方法中，当第3个参数为 null 时，会调用了 super.dispatchTouchEvent 方法，而 ViewGroup 的父类就是 View，所以就是走了 View 的事件分发流程将事件传递给自己。
            handled = dispatchTransformedTouchEvent(ev, canceled, null,
                    TouchTarget.ALL_POINTER_IDS);
        } else {
            // 接下来通过遍历 mFirstTouchTarget 链表，将事件分发到 touchTarget 中，
            // 注意上面用 newTouchTarget 变量记录了已被分发的 View，这里不会重复分发。
            TouchTarget predecessor = null;
            TouchTarget target = mFirstTouchTarget;
            while (target != null) {
                final TouchTarget next = target.next;
                if (alreadyDispatchedToNewTouchTarget && target == newTouchTarget) {
                    handled = true;
                } else {
                    final boolean cancelChild = resetCancelNextUpFlag(target.child)
                            || intercepted;
                    if (dispatchTransformedTouchEvent(ev, cancelChild,
                            target.child, target.pointerIdBits)) {
                        handled = true;
                    }
                }
                target = next;
            }
        }
    }
    // ...
    return handled;
}

ViewGroup 的 dispatchTouchEvent 逻辑显然比 View 的逻辑复杂得多，主要分为以下 4 步：

  • Step1. 如果是 DOWN 事件，则清理之前的变量和状态
  • Step2. 检查拦截的情况
  • Step3. 分发 DOWN 事件或其他初始事件（例如多点触摸的 DOWN 事件）
  • Step4. 接下来将事件分发到 touchTarget 中或分发到自己身上。

我们从以下几点来总结一下 ViewGroup 的事件分发逻辑：

  • ViewGroup 在什么情况下可以拦截事件？
    我们知道，拦截是由 onInterceptTouchEvent 方法的返回值决定的。假设该 ViewGroup 没有被设置为不允许拦截（即正常情况下），那么对于 DOWN 事件，onInterceptTouchEvent 方法肯定会被调用。另外，如果是 MOVE、UP 或其他事件类型，只要满足 mFirstTouchTarget != null 时也会调用 onInterceptTouchEvent。

  • mFirstTouchTarget 变量会在什么时候被赋值？它的作用是什么？
    mFirstTouchTarget 是用来记录在 DOWN 事件中消费了事件的子 View，它以链表的形式存在，通过 next 变量串起来。在 DOWN 事件中，如果通过点击的坐标找到了某个子 View，且该子 View 消费了事件，那么链表中就将这个子 View 记录了下来。这样在后续的 MOVE、UP 事件中，能直接根据这个链表，将事件分发给目标子 View，而无需重复再遍历子 View 去寻找事件的消费者。

  • onInterceptTouchEvent 方法针对不同类型的事件进行拦截，会有什么影响？
    从上面的源码可知，如果在 onInterceptTouchEvent 方法中拦截了非 DOWN 的事件，那么只会影响本次事件的分发流程，把事件分发到自己的 onTouchEvent 方法去处理。而如果 onInterceptTouchEvent 方法中拦截的是 DOWN 事件，那么将导致在 dispatch 过程中找不到事件的消费者（即 mFirstTouchTarget == null），那么后续的 MOVE、UP 事件将不会再询问是否需要拦截，而是直接分发到自己的 onTouchEvent 方法去处理。

因此，DOWN 事件在 ViewGroup 的事件拦截、分发过程中是一个特殊的角色，对其处理的结果将直接影响后续事件的分发流程。

五、Activity 中 Touch 事件的分发逻辑

了解完 View 和 ViewGroup 的事件分发逻辑后，再来看 Activity 的分发逻辑就简单多了。

看 Activity.dispatchTouchEvent 的源码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// Activity.java
/**
* Called to process touch screen events.  You can override this to
* intercept all touch screen events before they are dispatched to the
* window.  Be sure to call this implementation for touch screen events
* that should be handled normally.
*
* @param ev The touch screen event.
*
* @return boolean Return true if this event was consumed.
*/
public boolean dispatchTouchEvent(MotionEvent ev) {
    // ...
    if (getWindow().superDispatchTouchEvent(ev)) {
        return true;
    }
    return onTouchEvent(ev);
}

非常简单，先尝试调用 window.superDispatchTouchEvent 方法，改方法返回 false 时才调用 onTouchEvent 方法。而 window.superDispatchTouchEvent 方法，实际上是调用了 Window 的 DecorView 的 dispatchTouchEvent 方法，由于 DecorView 是 FrameLayout 的子类，当然也就是一个 ViewGroup，所以归根到底 Activity.dispatchTouchEvent 方法最终也是调用了 ViewGroup.dispatchTouchEvent 方法。

至此为止，我们将 View、ViewGroup、Activity 的事件分发流程都了解完了。可以想象，当用户触发了一个触摸事件，Android 系统会将其传递到当前触摸的 Activity.dispatchTouchEvent 方法中，接着，就由 Activity、ViewGroup、View 的 dispatchTouchEvent 方法不断递归调用，把事件传递给某个目标 View，然后再逐层返回。

六、例子

最后，我们再通过一个例子来回顾一下整个分发过程。

假设有一个 Activity，他的界面内容是一个 ViewGroup，ViewGroup 内还有一个 Button。当点击 Button 的位置时，会产生一连串事件，像 DOWN → UP 或者 DOWN → MOVE → MOVE → UP，这些事件分发过程的时序图如下：

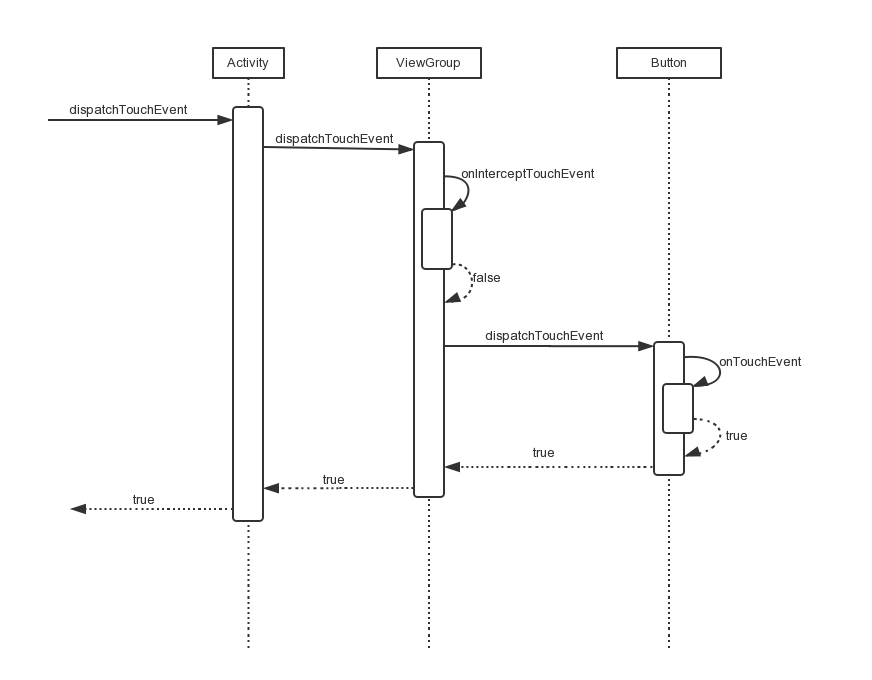

例子，调用时序图
